Cyflwyniad cynnyrch

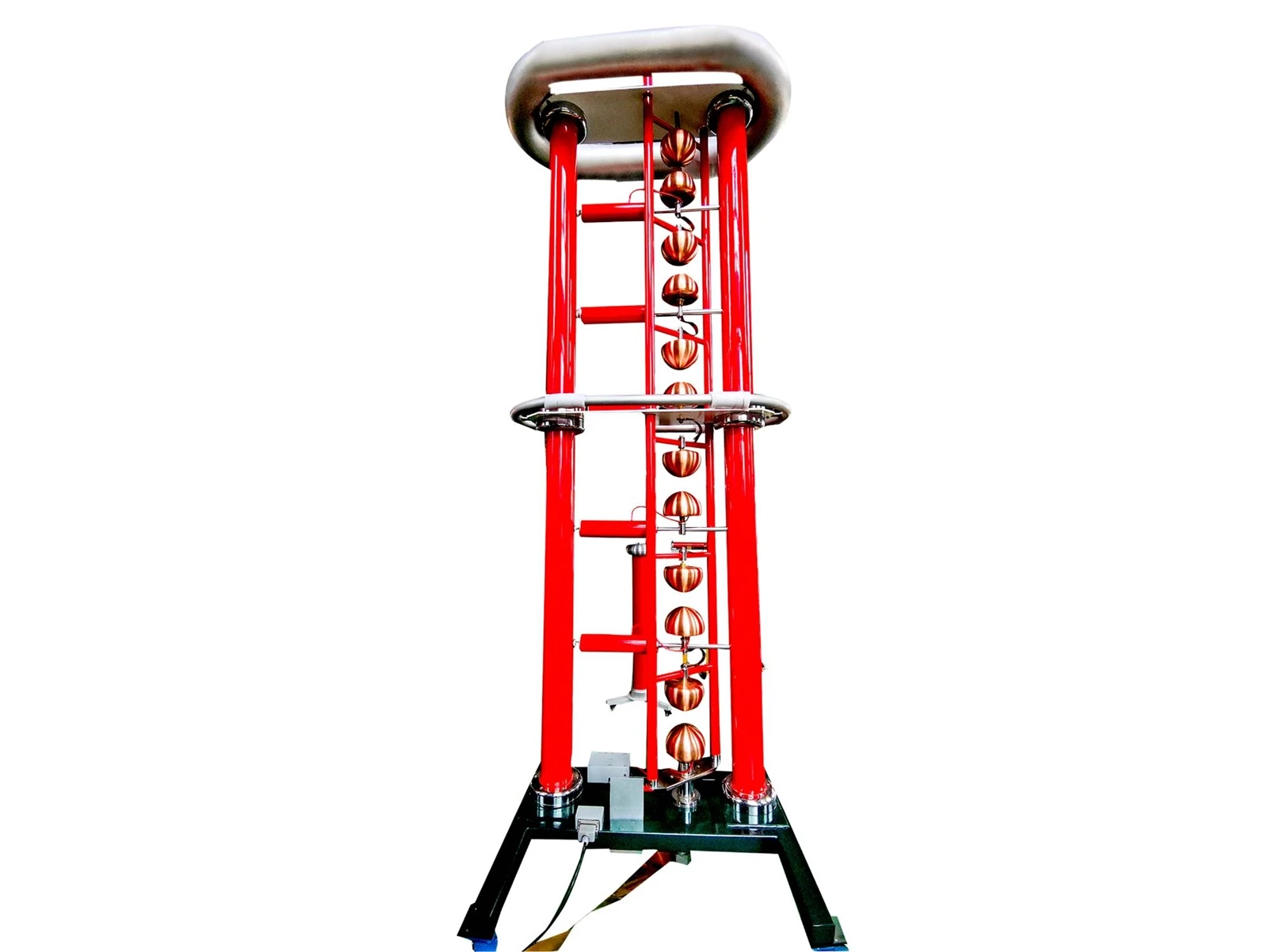

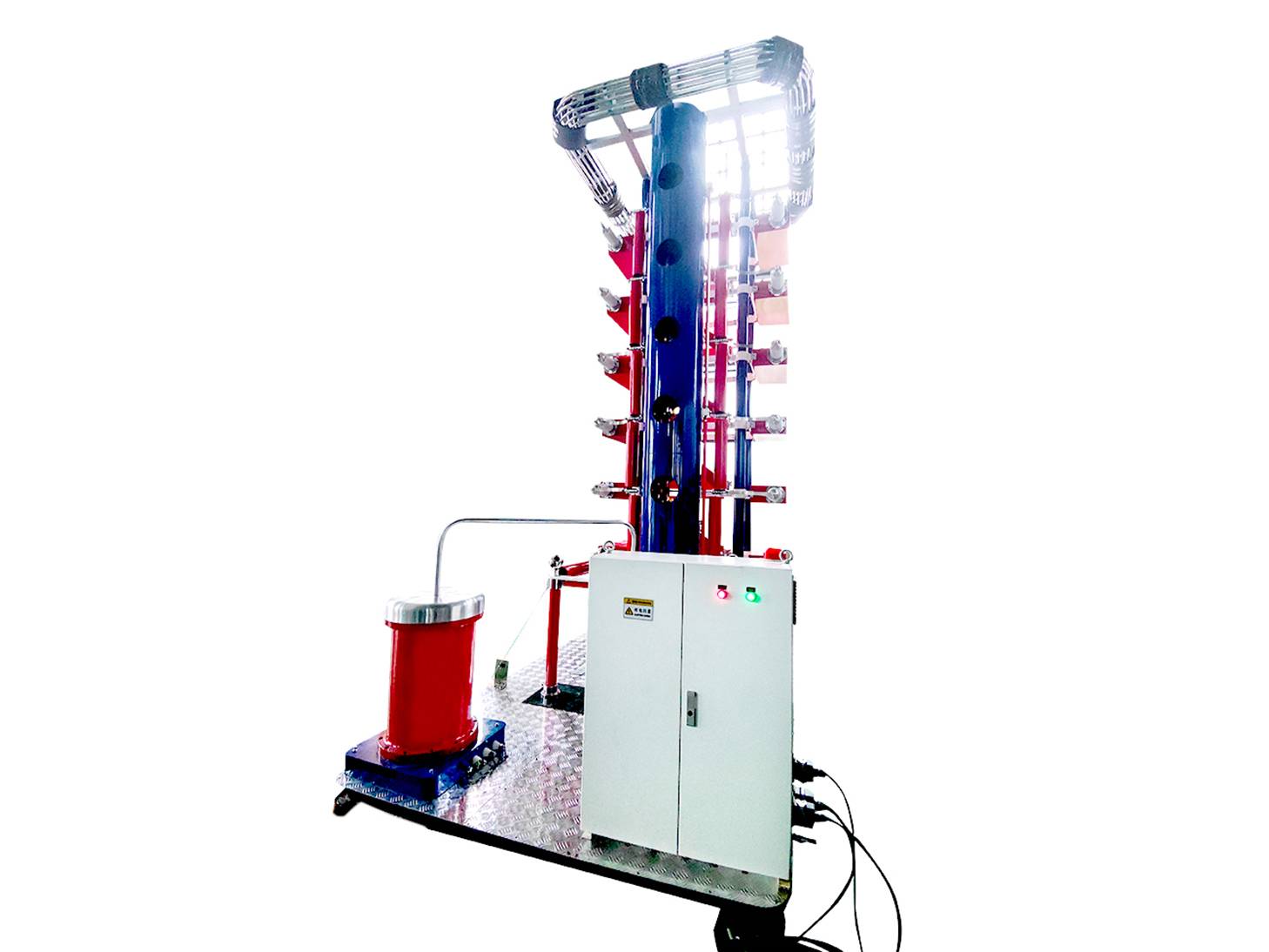

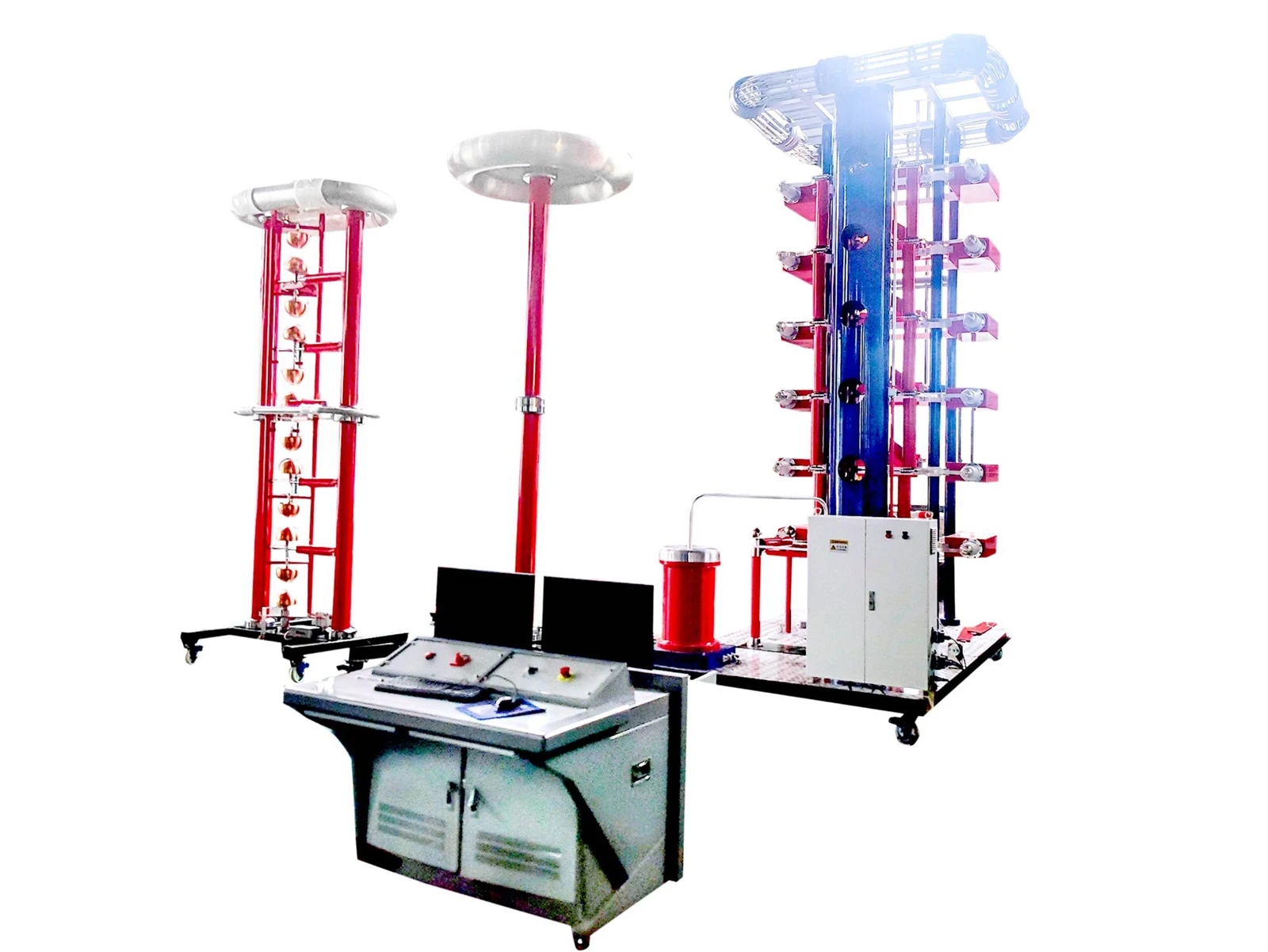

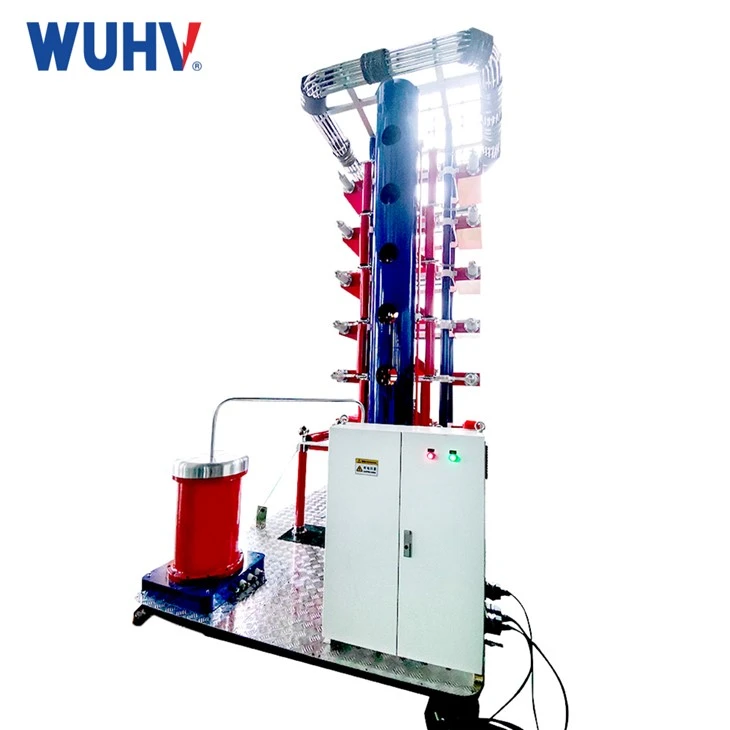

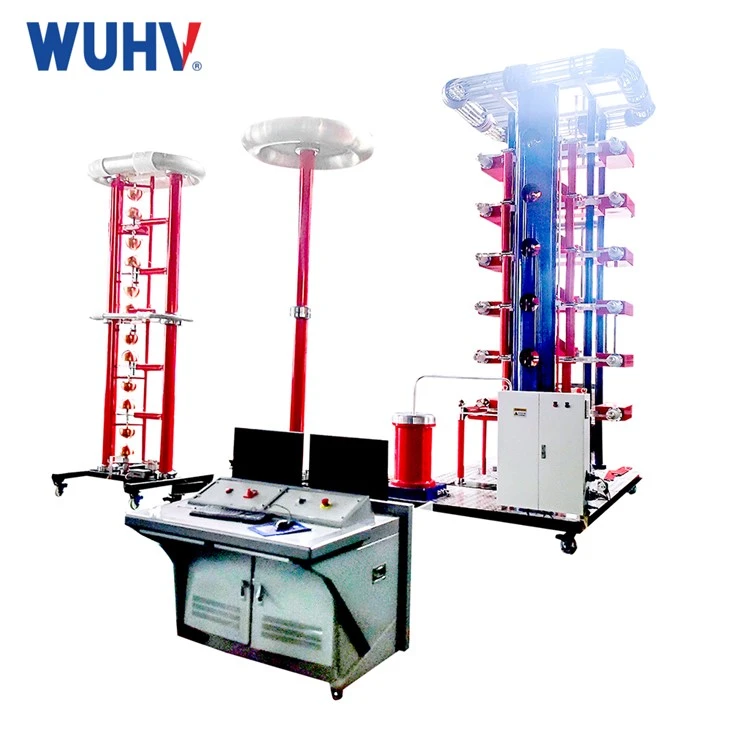

Mae Set Prawf Voltedd Impulse Mellt yn ddyfais cyflenwad pŵer sy'n dynwared mellt ac yn gweithredu gorfoltedd a folteddau ysgogiad eraill. Fe'i defnyddir yn bennaf mewn ysgogiad inswleiddio gwrthsefyll methiant foltedd a chymhelliant dielectrig, rhyddhau a phrofion eraill i brofi perfformiad inswleiddio offer pŵer. Trwy efelychu tonffurfiau amrywiol megis ton lawn foltedd ysgogiad mellt, ton torri foltedd ysgogiad mellt, a thon foltedd ysgogiad gweithredol, gall y generadur ysgogiad mellt werthuso ymateb offer pŵer yn gywir o dan amodau foltedd eithafol.

Paramedrau Technegol

Lefel foltedd	Cyfluniad	Prawf gwrthrych
100kV/5kJ
200kV5kJ	Dim dyfais cwtogi, osgilosgop na cherdyn caffael	switsys lefel 6-10KV ac ynysyddion; Prawf ton lawn foltedd ysgogiad mellt, tonffurf 1.2/50us
200kV10kJ	Dim dyfais cwtogi, osgilosgop na cherdyn caffael	switsys lefel 6-10KV ac ynysyddion; A'r prawf ton lawn o foltedd ysgogiad mellt ar gyfer trawsnewidyddion ac anwythyddion cydfuddiannol heb ofynion prawf toriad, tonffurf 1.2/50us
200kV10kJ	Mae dyfais cwtogi, osgilosgop Tektronix 1102 neu gerdyn caffael	switsys lefel 6-10KV ac ynysyddion; A phrawf foltedd ysgogiad mellt tonnau llawn ar gyfer trawsnewidyddion ac anwythyddion cydfuddiannol gyda gofynion tonffurf o 1.2/50us; Torri ton 2-6us
300kV7.5kJ	Dim dyfais cwtogi, osgilosgop na cherdyn caffael	switsys lefel 10-35KV ac ynysyddion; Prawf ton lawn foltedd ysgogiad mellt, tonffurf 1.2/50us
300kV15kJ	Dim dyfais cwtogi, osgilosgop Tektronix 1102 na cherdyn caffael	switsys lefel 10-35KV ac ynysyddion; A phrawf foltedd ysgogiad mellt tonnau llawn ar gyfer trawsnewidyddion ac anwythyddion cydfuddiannol heb ofynion prawf toriad tonffurf, tonffurf 1.2/50us
300kV15kJ	Dyfais torri i ffwrdd 300kV cam sengl, osgilosgop neu gerdyn caffael	switsys lefel 10-35KV ac ynysyddion; A phrawf foltedd ysgogiad mellt tonnau llawn ar gyfer trawsnewidyddion ac anwythyddion cydfuddiannol gyda gofynion tonffurf o 1.2/50us; Torri ton 2-6us
300kV30kJ	Dyfais torri i ffwrdd 300kV cam sengl, osgilosgop Tektronix 2012 neu gerdyn caffael	switsys lefel 10-35KV ac ynysyddion; A phrawf foltedd ysgogiad mellt tonnau llawn ar gyfer trawsnewidyddion ac anwythyddion cydfuddiannol gyda gofynion tonffurf o 1.2/50us; Torri ton 2-6us
400kV10kJ	Dim dyfais cwtogi, osgilosgop	switsys lefel 10-35KV ac ynysyddion; Prawf ton lawn foltedd ysgogiad mellt, tonffurf 1.2/50us
400kV20kJ	Dyfais torri i ffwrdd 400kV cam sengl, osgilosgop	switsys lefel 10-35KV ac ynysyddion; A phrawf foltedd ysgogiad mellt tonnau llawn ar gyfer trawsnewidyddion ac anwythyddion cydfuddiannol gyda gofynion tonffurf o 1.2/50us; Torri ton 2-6us
400kV20kJ	Dim dyfais cwtogi, osgilosgop na cherdyn caffael	switsys lefel 10-35KV ac ynysyddion; A'r prawf tonnau llawn o foltedd ysgogiad mellt ar gyfer trawsnewidyddion ac anwythyddion cydfuddiannol heb ofynion prawf toriad, gyda tonffurf o 1.2/50us;
400kV30kJ	Dyfais torri i ffwrdd 300kV cam sengl, osgilosgop	switsys lefel 10-35KV ac ynysyddion; A phrawf foltedd ysgogiad mellt tonnau llawn ar gyfer trawsnewidyddion ac anwythyddion cydfuddiannol gyda gofynion tonffurf o 1.2/50us; Torri ton 2-6us
400kV40kJ	Dim dyfais cwtogi, osgilosgop na cherdyn caffael	switsys lefel 10-35KV ac ynysyddion; A phrawf foltedd ysgogiad mellt tonnau llawn ar gyfer trawsnewidyddion ac anwythyddion cydfuddiannol gyda gofynion tonffurf o 1.2/50us; Torri ton 2-6us
600kV15kJ	Dyfais serthu un cam 600kV, cerdyn caffael	Switsh lefel 10-35KV; A'r insulator mellt ysgogiad foltedd prawf tonnau llawn gyda gofynion prawf tonnau serth, tonffurf 1.2/50us; Ton serth
600kV30kJ	Dyfais torri i ffwrdd 400kV cam sengl, osgilosgop	switsys lefel 10-66KV ac ynysyddion; A phrawf foltedd ysgogiad mellt tonnau llawn ar gyfer trawsnewidyddion ac anwythyddion cydfuddiannol gyda gofynion tonffurf o 1.2/50us; Torri ton 2-6us
500kV30kJ	Dyfais cwtogi cam sengl, osgilosgop
800kV20kJ		switsys lefel 10-110KV ac ynysyddion; A phrawf foltedd ysgogiad mellt tonnau llawn ar gyfer trawsnewidyddion ac anwythyddion cydfuddiannol heb ofynion prawf toriad tonffurf, tonffurf 1.2/50us
800kV40kJ	Dim dyfais cwtogi, osgilosgop	switsys lefel 10-110KV ac ynysyddion; A phrawf foltedd ysgogiad mellt tonnau llawn ar gyfer trawsnewidyddion ac anwythyddion cydfuddiannol heb ofynion prawf toriad tonffurf, tonffurf 1.2/50us
800kV40kJ	Dyfais torri i ffwrdd 800kV, osgilosgop	switsys lefel 10-110KV ac ynysyddion; A phrawf foltedd ysgogiad mellt tonnau llawn ar gyfer trawsnewidyddion ac anwythyddion cydfuddiannol gyda gofynion tonffurf o 1.2/50us; Torri ton 2-6us
800kV80kJ	Dyfais torri i ffwrdd 800kV, osgilosgop	switsys lefel 10-110KV ac ynysyddion; A phrawf foltedd ysgogiad mellt tonnau llawn ar gyfer trawsnewidyddion ac anwythyddion cydfuddiannol gyda gofynion tonffurf o 1.2/50us; Torri ton 2-6us

Rhagofalon

1. Sicrhewch fod yr offer wedi'i seilio'n dda i osgoi damweiniau sioc drydanol a achosir gan dir gwael.
2. Mae angen i weithredwyr feddu ar wybodaeth a sgiliau diogelwch cyfatebol, bod yn gyfarwydd â chamau gweithredu a rhagofalon yr offer.
3. Yn ystod y defnydd, mae angen cynnal pellter diogel i osgoi cael ei anafu gan ddyfais rhyddhau'r generadur ysgogiad mellt.
4. Ar ôl ei ddefnyddio, mae angen diffodd y generadur ysgogiad mellt yn brydlon a gwneud gwaith cynnal a chadw offer.

Cynnal a chadw offer

1. Er mwyn sicrhau diogelwch personol ac offer, mae angen cynnal a chadw'r generadur yn rheolaidd. Er mwyn osgoi cronni llwch, dylid sychu'r generadur yn rheolaidd, yn enwedig dylid cadw arwynebau'r llwyfan inswleiddio, gwialen inswleiddio, ac ati yn lân.
2. Yn ystod gweithrediad a segur, dylid diogelu'r generadur rhag lleithder. Pan fydd y lleithder aer amgylchynol yn rhy uchel am amser hir, dylid ei awyru a'i sychu.
3. Ar ôl cyfnod o ddefnydd, dylid ychwanegu olew iro i bob rhan trawsyrru mecanyddol.
4. Dylai'r paent lled-ddargludyddion ar wyneb y llwyn ceramig uchaf ger fflans ganol y newidydd cywiro foltedd uchel gael ei amddiffyn yn dda; Os oes corona cryf oherwydd traul neu fethiant, dylid chwistrellu paent gwrth-corona lled-ddargludyddion i wneud i'r corona ddiflannu yn y bôn.
5. Os oes gollyngiadau olew neu sŵn annormal yng nghydrannau'r generadur, dylid ei atal rhag cael ei ddefnyddio. Dim ond ar ôl ei atgyweirio a phasio'r prawf y gellir ei roi yn ôl i ddefnydd.
6. Os nad yw'r system pwls tanio yn gweithio'n iawn, gwiriwch a oes cylchedau byr neu gylchedau agored mewn gwahanol rannau o'r system pwls tanio a'u datrys.
