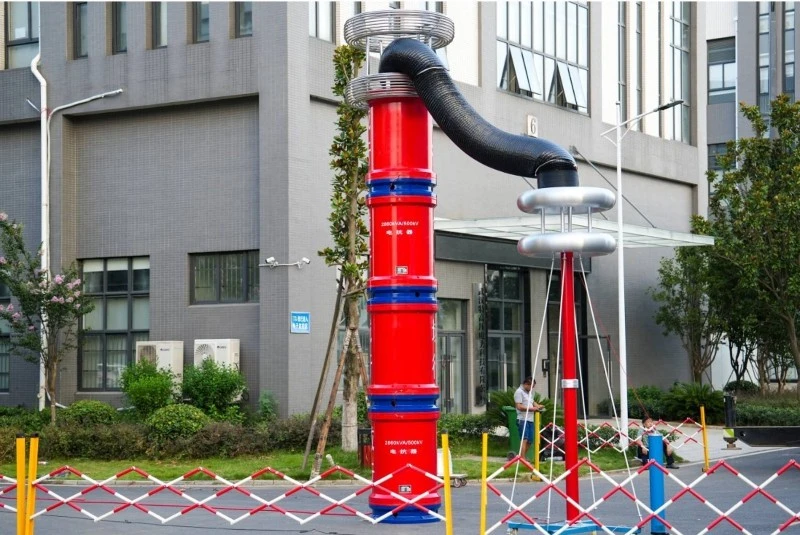

Beth yw'r fformiwla ar gyfer cyfrifo amledd soniarus? Mae Wuhan UHV yn arbenigo mewn cynhyrchudyfeisiau soniarus cyfres, gydag ystod eang o ddewis cynnyrch a phrofion trydanol proffesiynol. Wrth chwilio amdyfeisiau soniarus cyfres, dewiswch Wuhan UHV.
Mewn cylchedau sy'n cynnwys cynwysorau ac anwythyddion, os yw cynwysorau ac anwythyddion wedi'u cysylltu yn gyfochrog, gall ddigwydd o fewn cyfnod bach o amser: mae foltedd y cynhwysydd yn cynyddu'n raddol tra bod y presennol yn gostwng yn raddol; Ar yr un pryd, mae cerrynt yr inductor yn cynyddu'n raddol, tra bod foltedd yr inductor yn gostwng yn raddol. Ac mewn cyfnod byr iawn arall o amser: mae foltedd y cynhwysydd yn gostwng yn raddol, tra bod y presennol yn cynyddu'n raddol; Ar yr un pryd, mae cerrynt yr inductor yn gostwng yn raddol, tra bod foltedd yr inductor yn cynyddu'n raddol. Gall y cynnydd mewn foltedd gyrraedd gwerth uchaf cadarnhaol, a gall y gostyngiad mewn foltedd hefyd gyrraedd gwerth uchaf negyddol. Yn yr un modd, bydd cyfeiriad y cerrynt hefyd yn newid yn y cyfarwyddiadau cadarnhaol a negyddol yn ystod y broses hon, a elwir yn osciliad trydanol yn y gylched.
Mae cynhwysydd ac anwythydd wedi'u cysylltu mewn cyfres, mae'r cynhwysydd yn gollwng, mae'r anwythydd yn dechrau cael cerrynt gwrthdro gwrthdroi, ac mae'r inductor yn codi tâl; Pan fydd foltedd yr anwythydd yn cyrraedd ei uchafswm, mae'r cynhwysydd yn gollwng yn llwyr, ac yna mae'r anwythydd yn dechrau gollwng ac mae'r cynhwysydd yn dechrau gwefru. Gelwir y gweithrediad cilyddol hwn yn gyseiniant. Yn ystod y broses hon, mae'r anwythydd yn cynhyrchu tonnau electromagnetig oherwydd codi tâl a gollwng parhaus.
Gall ffenomen osciliad cylched ddiflannu'n raddol neu aros yn ddigyfnewid. Pan fydd yr osgiliad yn parhau, rydyn ni'n ei alw'n osgiliad amplitude cyfartal, a elwir hefyd yn gyseiniant.
Wrth astudio gwahanol gylchedau soniarus, mae ffactor ansawdd gwerth Q y gylched yn aml yn gysylltiedig. Felly beth yw gwerth Q? Isod byddwn yn darparu trafodaeth fanwl.
Gelwir yr amser y mae foltedd cynhwysydd neu inductor yn newid gan un cylchred yn gyfnod cyseiniant, a gelwir cilyddol y cyfnod cyseiniant yn amledd cyseiniant. Diffinnir yr amledd soniarus fel y'i gelwir yn y modd hwn. Mae'n gysylltiedig â pharamedrau cynhwysydd C ac anwythydd L, sef: f=1/√ LC.

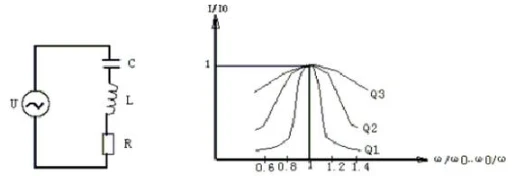

Ffigur 1 Ffigur 2
1 yn acyfres soniaruscylched sy'n cynnwys cynhwysydd C, anwythydd L, a gwrthiant gollwng y cynhwysydd a gwrthiant llinell yr anwythydd R. rhwystriant cymhleth Z y gylched hon yw cyfanswm rhwystriannau cymhleth tair cydran.
Z=R+jωL+(-j/ωC)=R+j(ωL-1/ωC) ⑴
Y gwrthiant R yn yr hafaliad uchod yw rhan real y rhif cymhlyg, a'r gwahaniaeth rhwng yr adweithedd anwythol a'r adweithedd capacitive yw rhan ddychmygol y rhif cymhlyg. Rydym yn galw'r rhan ddychmygol yn adweithedd, a gynrychiolir gan X, a ω yw amledd onglog y signal cymhwysol.
Pan fydd X{0}}, mae'r gylched mewn cyflwr soniarus, lle mae'r adweithedd anwythol a chynhwysol yn canslo ei gilydd, hy mae'r rhan ddychmygol yn hafaliad ⑴ yn sero, gan arwain at y rhwystriant lleiaf yn y gylched. Felly, mae'r cerrynt ar ei uchaf, ac mae'r gylched bellach yn gylched llwyth gwrthiannol yn unig, lle mae'r foltedd a'r cerrynt yn y gylched mewn cyfnod. Pan fydd cylched yn atseinio, mae ei gynhwysedd yn hafal i'w anwythiad, felly rhaid i'r foltedd effeithiol ar draws y cynhwysydd a'r anwythydd fod yn gyfartal. Y foltedd effeithiol ar draws y cynhwysydd yw UC=I * 1/ω C=U/ω CR=QU, a'r ffactor ansawdd yw Q=1/ω CR. Yma, fi yw cyfanswm cerrynt y gylched.
Gwerth effeithiol foltedd ar yr anwythydd UL=ω LI=ω L * U/R=QU
Ffactor ansawdd Q=ω L/R Oherwydd UC=UL, Q=1/ω CR=ω L/R
Cymhareb y foltedd ar y cynhwysydd i'r foltedd signal cymhwysol U UC/U=(I * 1/ω C)/RI=1/ω CR=Q
Cymhareb y foltedd ar yr anwythydd i'r foltedd signal cymhwysol U UL/U=ω LI/RI=ω L/R=Q
O'r dadansoddiad uchod, gellir gweld po uchaf yw ffactor ansawdd y gylched, yr uchaf yw'r foltedd ar yr anwythydd neu'r cynhwysydd o'i gymharu â'r foltedd cymhwysol.
