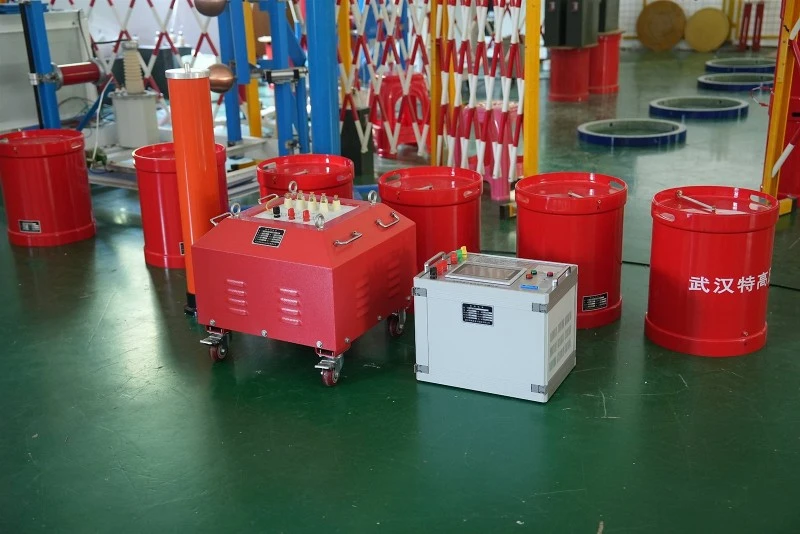

Mewn cylched cyfres o wrthyddion, cynwysorau, ac anwythyddion, gelwir ffenomen pŵer, foltedd, cerrynt a chyfnod yn digwyddcyseiniant cyfres. Ei nodweddion yw: cylched gwrthiant pur, lle mae gan bŵer, foltedd a cherrynt gamau, mae adweithedd X yn hafal i sero, rhwystriant Z yn hafal i ymwrthedd R, a gall y rhwystriant lleiaf, cerrynt, anwythiad uchaf, a chynhwysedd y gylched gynhyrchu folteddau lawer gwaith yn fwy na'r foltedd cyflenwad pŵer a foltedd uchel. Felly, gelwir cyseiniant cyfres hefyd yn resonance foltedd.
Mae'r foltedd cyseiniant wedi'i arosod â'r foltedd gwreiddiol, a chyseiniant cyfochrog: Mewn cylched paralel, mae gwrthyddion, cynwysorau, ac anwythyddion yn arddangos ffenomen cyfnod rhwng y foltedd a chyfanswm cerrynt y gylched, a elwir yn gyseiniant cyfochrog. Ei nodwedd yw bod cyseiniant cyfochrog yn ddull digolledu llawn nad oes angen pŵer adweithiol arno, ond dim ond yn darparu'r pŵer sy'n ofynnol gan y gwrthydd pŵer gweithredol, gan gynhyrchu cyseiniant i leihau cyfanswm cerrynt y gylched, ac mae cerrynt y gangen fel arfer yn fwy na chyfanswm y cerrynt yn y gylched. Felly, gelwir cyseiniant cyfochrog hefyd yn resonance cyfredol.
Nodweddion a gwahaniaethau rhwng cyseiniant cyfres a chyseinedd cyfochrog:
1. Gellir rhannu'r modd cyseiniant llwyth yn ddau fath: gwrthdröydd cyfochrog a gwrthdröydd cyfres. Mae'r prif nodweddion technegol a gwahaniaethau rhwng gwrthdröydd cyfres a gwrthdröydd cyfochrog fel a ganlyn:
Mae'r gwahaniaeth rhwng gwrthdroyddion cyfres a gwrthdroyddion cyfochrog yn gorwedd yn y gwahanol gylchedau osgiliad y maent yn eu defnyddio, gyda'r cyntaf mewn cyfresi â L, R, ac C a'r olaf yn gyfochrog â L, R, ac C.
(1) Mae gan gylched llwyth gwrthdröydd y gyfres rwystr isel i'r cyflenwad pŵer ac mae angen ei bweru gan ffynhonnell foltedd. Felly, rhaid cysylltu'r derfynell cyflenwad pŵer DC wedi'i chywiro a'i hidlo â chynhwysydd hidlo mawr. Pan fydd y gwrthdröydd yn camweithio, mae cerrynt ymchwydd mawr, gan wneud amddiffyniad yn anodd.
Mae cylched llwyth gwrthdröydd cyfochrog yn cyflwyno rhwystriant uchel i'r cyflenwad pŵer ac mae angen ffynhonnell gyfredol i'w ddarparu. Fodd bynnag, mewn achos o fethiant gwrthdröydd, bydd y presennol yn cael ei gyfyngu gan adweithedd uchel, sy'n cael effaith fach ac sy'n hawdd ei amddiffyn.
(2) Mae foltedd mewnbwn gwrthdröydd cyfres yn gyson, ac mae'r foltedd allbwn yn don hirsgwar. Mae'r cerrynt allbwn oddeutu ton sin, ac mae'r trawsnewidydd bob amser yn arwain y foltedd ongl ar ôl i'r cerrynt thyristor fod yn sero.
Mae cerrynt mewnbwn gwrthdröydd cyfochrog yn gyson, mae'r foltedd allbwn tua thon sin, ac mae'r cerrynt allbwn yn don hirsgwar. Cyn i'r foltedd cynhwysydd soniarus groesi sero, mae cerrynt llwyth y trawsnewidydd bob amser o flaen yr ongl foltedd. Mewn geiriau eraill, mae'r ddau yn gweithredu o dan lwythi capacitive.
(3) Mae gwrthdröydd cyfres yn gyflenwad pŵer ffynhonnell foltedd cyson. Er mwyn osgoi dargludiad cydamserol thyristorau ar freichiau pont uchaf ac isaf y gwrthdröydd, a all achosi cylched byr yn y cyflenwad pŵer gwrthdröydd, mae angen sicrhau ei fod yn cael ei ddiffodd yn gyntaf ac yna ei droi ymlaen. Hynny yw, dylid diffodd pob thyristor (dyfeisiau electronig pŵer eraill) am gyfnod o amser (t). Gall anwythiad strae, sy'n cyfeirio at y potensial anwythol a gynhyrchir gan yr anwythiad o'r derfynell DC i'r plwm offer, niweidio'r offer, felly mae angen dewis cylched amsugno foltedd ymchwydd priodol ar gyfer yr offer. Yn ogystal, er mwyn sicrhau bod y cerrynt llwyth yn barhaus ac nad yw'r foltedd uchel ar y cynhwysydd trawsnewidydd yn effeithio ar y thyristor yn ystod cyfnod diffodd y thyristor, rhaid bod deuod cyflym gwrthgyfochrog ar ddau ben y thyristor.
Mae gwrthdröydd cyfochrog yn gyflenwad pŵer ffynhonnell gyfredol gyson. Er mwyn osgoi'r potensial anwythol mawr a gynhyrchir gan yr adweithedd hidlo Ld, rhaid i'r cerrynt fod yn barhaus. Mewn geiriau eraill, mae angen sicrhau bod y thyristorau ar freichiau pont uchaf ac isaf y gwrthdröydd yn cael eu troi ymlaen ac yna i ffwrdd yn ystod y cyfnod trawsnewidydd, hynny yw, mae pob thyristor mewn cyflwr dargludol yn ystod cyfnod y trawsnewidydd (t). Ar y pwynt hwn, er bod braich bont y gwrthdröydd wedi'i gysylltu'n uniongyrchol, mae Ld yn ddigon mawr i beidio ag achosi cylched byr yn y cyflenwad pŵer DC. Fodd bynnag, bydd amser cymudo hir yn lleihau effeithlonrwydd system, felly mae angen byrhau'r gama t, hynny yw, lleihau gwerth Lk.
(4) Rhaid i amlder gweithredu'r gwrthdröydd cyfres fod yn is nag amlder osciliad naturiol y gylched llwyth, hynny yw, er mwyn sicrhau amser priodol. Fel arall, oherwydd y cysylltiad uniongyrchol rhwng y rhannau uchaf ac isaf, bydd y gwrthdröydd yn camweithio. Braich bont y gwrthdröydd.
Rhaid i amlder gweithredu gwrthdröydd cyfochrog fod ychydig yn uwch nag amlder osciliad naturiol y gylched llwyth i sicrhau amser foltedd gwrthdroi priodol t, fel arall bydd yn achosi diffygion yn y trawsnewidydd thyristor. Fodd bynnag, os yw'n rhy uchel, bydd foltedd gwrthdro'r thyristor yn ystod y trawsnewidydd yn rhy uchel, na chaniateir.
(5) Mae dau ddull rheoleiddio pŵer ar gyfer gwrthdroyddion cyfres: newid y foltedd cyflenwad pŵer DC Ud neu newid amlder sbardun thyristor, hynny yw, newid y ffactor pŵer llwyth cos.
Gall y modd rheoleiddio pŵer gwrthdroyddion cyfochrog newid foltedd cyflenwad pŵer DC Ud yn unig, a bydd newid cos phi hefyd yn cynyddu foltedd allbwn a phŵer yr gwrthdröydd, ond mae'r ystod addasu a ganiateir yn fach iawn.
(6) Yn trawsnewidydd y gwrthdröydd cyfres, mae'r thyristor yn naturiol yn diffodd. Cyn diffodd, mae'r cerrynt yn gostwng yn raddol i sero, felly mae'r amser diffodd yn fyr ac mae'r golled yn fach. Yn ystod y cyfnod cymudo, mae gan y thyristor amser diffodd hirach (t+ t -).
Yn y trawsnewidydd o gwrthdröydd cyfochrog, mae'r thyristor yn cael ei orfodi i ddiffodd yn ystod gweithrediad cerrynt llawn. Ar ôl i'r cerrynt gael ei orfodi i ollwng i sero, mae angen cyfnod o amser foltedd gwrthdro, felly mae'r amser diffodd yn hirach. Mewn cyferbyniad, mae gwrthdroyddion cyfres yn fwy addas ar gyfer offer gwresogi sefydlu gydag amleddau gweithredu uwch.
(7) Mae angen i thyristorau'r gwrthdröydd cyfres wrthsefyll folteddau is. Wrth ddefnyddio grid pŵer 380V ar gyfer cyflenwad pŵer, dylid defnyddio thyristor 1200V. Fodd bynnag, dylai'r holl gerrynt yn y gylched llwyth, gan gynnwys cydrannau pŵer gweithredol ac adweithiol, lifo drwy'r thyristor. Os bydd thyristor y gwrthdröydd yn colli ei guriad, bydd yn atal yr osgiliad yn unig ac ni fydd yn achosi i'r gwrthdröydd droi drosodd.
Mae angen i giât grisial gwrthdröydd cyfochrog wrthsefyll foltedd uchel, ac mae ei werth yn cynyddu'n gyflym gyda chynnydd ffactor pŵer Angle. Fodd bynnag, bydd y llwyth ei hun yn ffurfio dolen cerrynt oscillaidd. Dim ond cerrynt gweithredol sy'n llifo trwy'r thyristor gwrthdröydd, a phan fydd thyristor y gwrthdröydd yn colli'r pwls sbardun o bryd i'w gilydd, gall barhau i gynnal osgiliad a gweithio'n gymharol sefydlog.
(8) Gall gwrthdroyddion cyfres fod yn hunan-cyffrous neu'n hunangynhyrfus. Gellir addasu'r pŵer allbwn trwy newid amlder pwls sbardun y gwrthdröydd. Dim ond mewn cyflwr hunangynhyrfus y gall gwrthdroyddion cyfochrog weithredu.
(9) Mewn gwrthdröydd cyfres, mae pwls sbardun y thyristor yn anghymesur ac nid yw'n cyflwyno cerrynt cydran DC i effeithio ar weithrediad arferol. Fodd bynnag, mewn gwrthdroyddion cyfochrog, mae pwls sbarduno thyristor y gwrthdröydd yn anghymesur, a all gyflwyno cerrynt cydran DC ac achosi diffygion.
(10) Mae'r trawsnewidydd amledd cyfres yn hawdd i'w gychwyn ac yn addas ar gyfer amgylcheddau gwaith cychwyn yn aml; Mae gwrthdroyddion cyfochrog angen cylchedau cychwyn ychwanegol, sy'n anodd eu cychwyn.
(11) Oherwydd y foltedd tonnau hirsgwar a gludir gan y thyristorau yn y gwrthdröydd cyfres, mae'r gwerth du/dt yn gymharol fawr, ac mae'r gylched amsugno yn chwarae rhan allweddol, tra bod y gofyniad di/dt yn gymharol isel. Mewn gwrthdroyddion cyfochrog, ton hirsgwar yw'r cerrynt sy'n llifo trwy thyristorau'r gwrthdröydd, felly mae angen di/dt mwy a du/dt is.
(12) Pan fo'r pellter rhwng coil gwresogi ymsefydlu'r gwrthdröydd cyfres a'r pŵer gwrthdröydd (gan gynnwys cynwysorau sianel) yn bell, mae'r effaith ar y pŵer allbwn yn fach. Os defnyddir ceblau cyfechelog neu os gosodir y gwifrau troellog mor agos â phosibl (wedi'u troelli'n well at ei gilydd), nid yw'r effaith yn sylweddol. Ar gyfer gwrthdroyddion cyfochrog, dylid gosod y coil gwresogi sefydlu mor agos â phosibl at y ffynhonnell pŵer (yn enwedig y cynhwysydd sianel), fel arall bydd yn lleihau allbwn pŵer ac effeithlonrwydd yn fawr.
(13) Mae'r foltedd ar coil ymsefydlu'r gwrthdröydd cyfres a'r foltedd ar y cynhwysydd bwlch ill dau yn amserau Q foltedd allbwn y gwrthdröydd, ac mae'r cerrynt sy'n llifo trwy'r coil sefydlu yn hafal i allbwn cerrynt yr gwrthdröydd.
Mae'r foltedd ar y coil ymsefydlu a chynhwysydd bwlch gwrthdröydd cyfochrog yn hafal i foltedd allbwn y gwrthdröydd, ac mae'r cerrynt sy'n llifo trwyddynt yn Q gwaith cerrynt allbwn y gwrthdröydd.
I grynhoi, mae gan wrthdroyddion cyfochrog a gwrthdroyddion cyfres (y cyfeirir atynt fel arfer fel cyflenwadau pŵer gwrthdröydd cyfochrog neu gyfres) eu nodweddion technegol a'u meysydd cymhwyso eu hunain. O safbwynt cymwysiadau gwresogi diwydiannol, defnyddir gwrthdroyddion cyfochrog yn eang mewn mwyndoddi, inswleiddio, trosglwyddo gwres, gwresogi sefydlu a meysydd eraill, gydag ystod pŵer o sawl cilowat i ddegau o filoedd o gilowat. Defnyddir gwrthdroyddion cyfres yn helaeth mewn inswleiddio a chymwysiadau gwresogi ymsefydlu gwerth Q uchel a - uchel- mewn mwyndoddi, ffwrneisi un i ddau, gydag ystod pŵer o sawl cilowat i sawl mil o gilowat. Ar hyn o bryd, mae mwy na 90% o'r cyflenwadau pŵer amledd amrywiol a ddefnyddir yn sector diwydiannol Tsieina yn gyflenwadau pŵer amledd amrywiol cyfochrog.
